旗蝶番（角タイプ）
品番：NSH-0001
ステンレス製で汎用性の高い蝶番。２色・２形状あり
＜納期について＞
ご注文確定後、3営業日以内に発送いたします。
欠品時や加工を伴う商品につきましては、上記よりお時間をいただく場合がございます。
その際は、当店より別途ご連絡いたします。
欠品時や加工を伴う商品につきましては、上記よりお時間をいただく場合がございます。
その際は、当店より別途ご連絡いたします。
商品説明
旗蝶番（角タイプ）NSH-0001は、SUS430ステンレス製の高耐久蝶番です。集合住宅から業務用途まで対応する汎用性に優れ、ヘアライン仕上げとブラック塗装の2色展開で様々なドアデザインに対応。両面ザグリ加工により左右兼用で、取付が簡単。360°回転可能で、標準的な扉サイズに対応した信頼性の高い製品です。
特徴
- サイズ：縦102mm×横89mm×板厚2mm（4インチ丁番）で、標準的なドア・扉に対応
- 用途：集合住宅ドア、一般住宅扉、業務用扉に対応可能な汎用性
- 取付向き：左右兼用で、両面にザグリ加工を施しており、様々な扉に対応
- 回転角度：360°の自由な回転により、あらゆる扉の動きに対応
- 穴ピッチ：縦35mm×横16mmの標準規格で、多くの扉枠に互換性がある

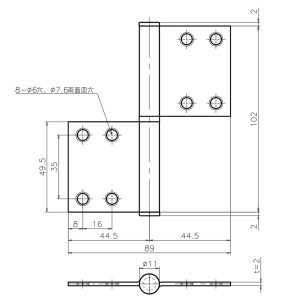

寸法・サイズ
| 項目 | 内容 |
|---|---|
| 縦 | 102mm |
| 横 | 89mm |
| 板厚 | 2mm |
| 穴ピッチ（縦×横） | 35mm × 16mm |
使用条件・仕様
| 材質 | SUS430ステンレス |
| 表面仕上げ | ヘアライン仕上げ / ブラック塗装 |
| 対応扉重量 | 20kg以下（上下セット使用時） |
| 回転角度 | 360° |
色展開
ヘアライン仕上げ
シルバーメタリック調で上品な印象

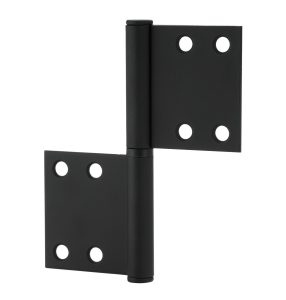

ブラック塗装
高級感のある深い黒色
付属品
- 十字穴付き皿タッピンねじ 3.5×25mm（8本）
取付方法
- ドア枠の上下部に蝶番を配置し、穴ピッチ（縦35mm × 横16mm）に合わせて取付位置をマーク
- 付属の十字穴付き皿タッピンねじ（3.5×25mm）を使用して、蝶番をしっかり固定
- 上部蝶番と下部蝶番の両方を同様に取り付けて固定
- ドアをゆっくり開閉し、スムーズに動作することを確認
- 必要に応じて、蝶番の角度を微調整して、ドアが正確に閉まるよう調整
